Bilgi iletim sistemlerinde, 250MHz, 1,0Gbit/s 1Gigabit Ethernet destekleyen ses, video ve data uygulamalarında analog ve dijital sinyal iletimi için tasarlanmış data kablosudur. Yapısal kablolama sistemleri standartları, ANSI EIA/TIA 568, ISO/IEC 11801 ve EN 50173 Class E sınıf özelliklerini karşılar.
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Power over Ethernet (PoE) / PoE+

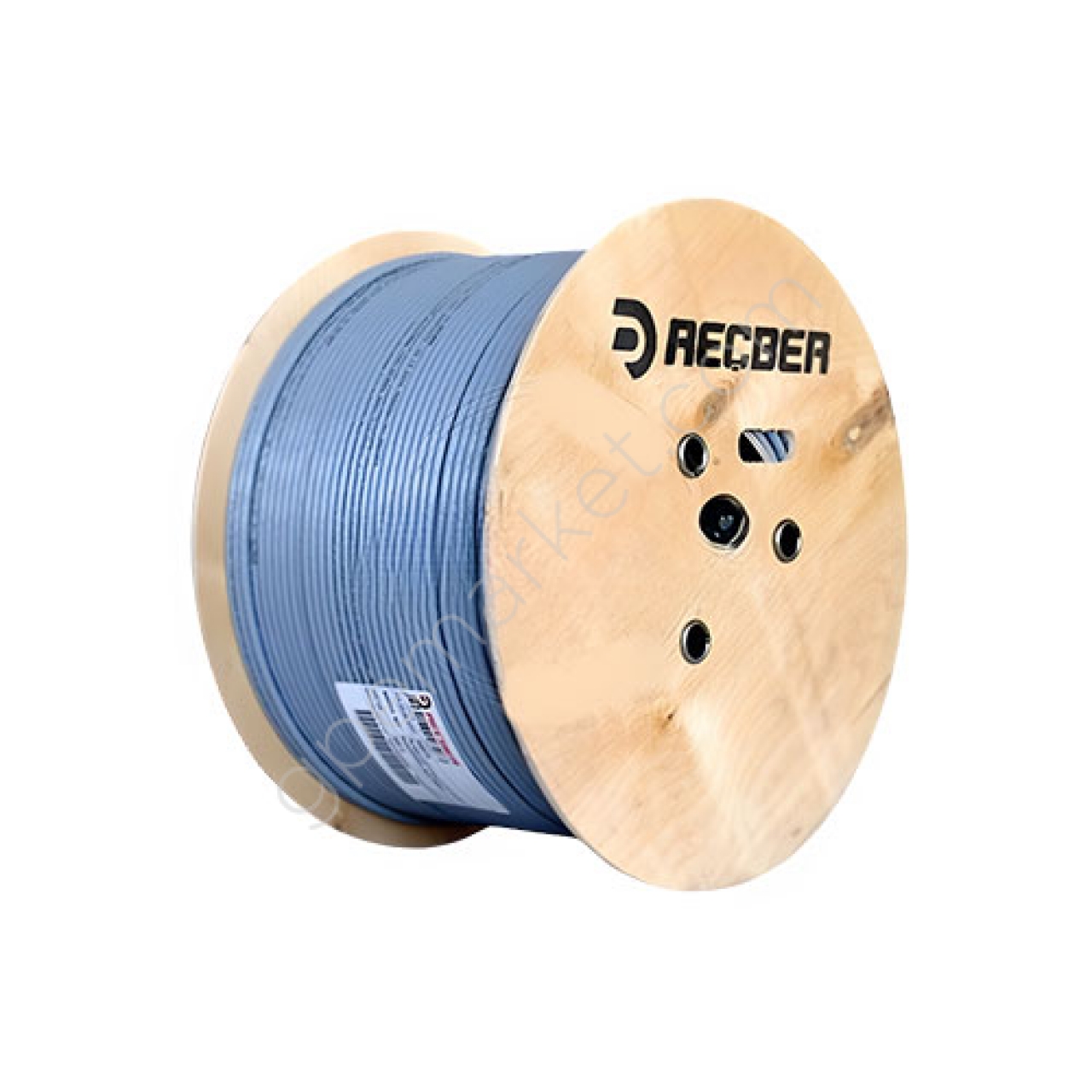

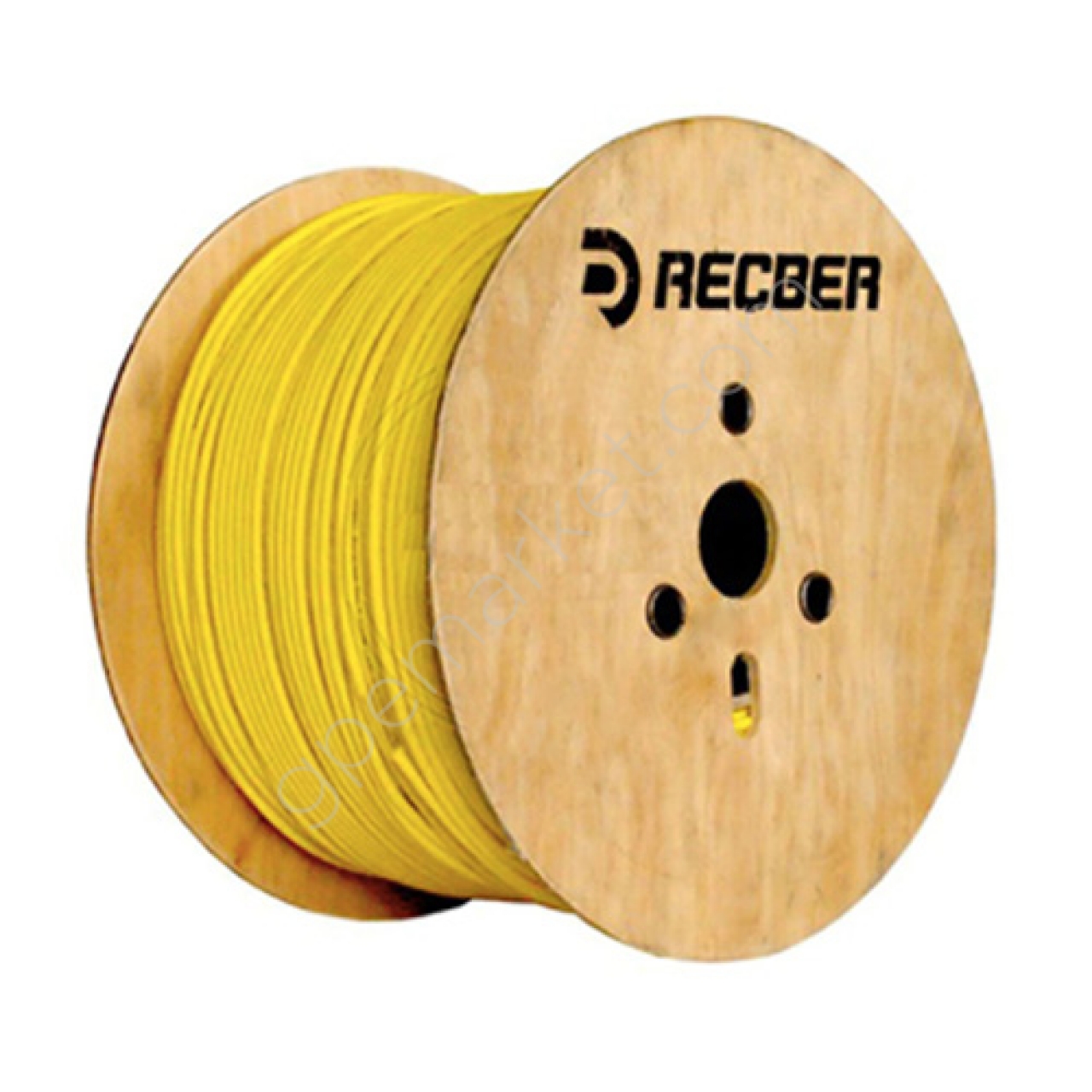

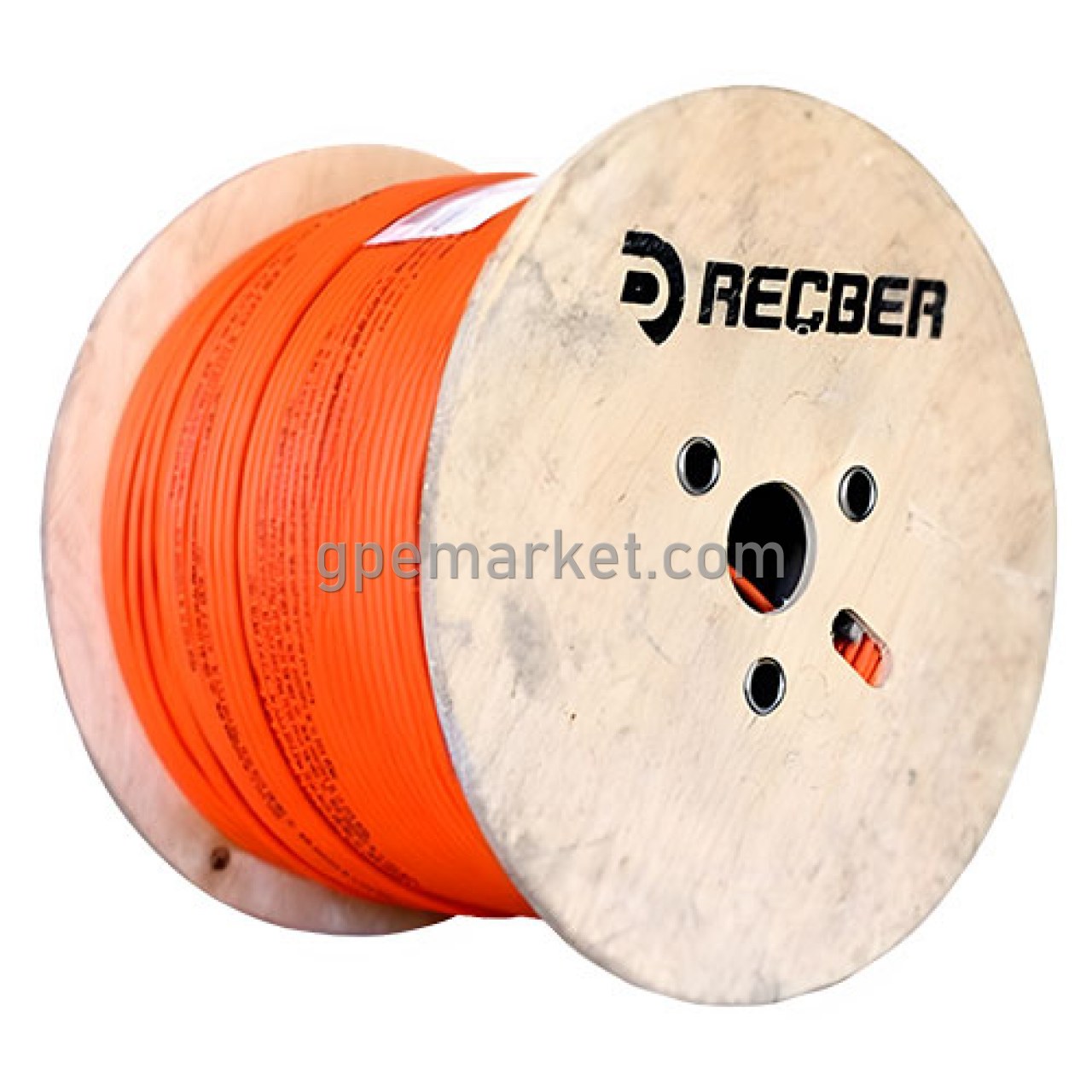

*Ürün Gri, Sarı, Mavi ve Turuncu renklerinde 500 Metrelik makaralarda olabilir.
506022,506023,506023
Kablo Yapısı
| İletken | Elektrolitik bakır tel, Ø 23AWG |
| İzolasyon |
Fiziksel köpüklü PE (HDPE), |
| Çapraz Ayırıcı | PE |
| Kılıf | LSZH/LS0H – RAL 1018 Sarı, Ø 6,0mm 70°C, EN 50290-2-27 |
Teknik Özellikler
| Sıcaklık aralığı | sabit: -20 °C… +60 °C hareketli: 0 °C… +50 °C |
| Bükülme yarıçapı min. | sabit: min. 4xD hareketli: min. 8xD |
| Çekme dayanımı max. | 110 N |
| Ezilme direnci min. | 1000 N/10cm |
| Darbe dayanımı min. | 10 darbe |
| İletken direnci max. | 85Ω/km |
| Direnç dengesizliği max. | 2% |
| İzolasyon direnci min. | 5000MΩx m |
| Kapasitans nom. | 50pF/m |
| Kapasite dengesizliği max. | 1600pF/km |
| Karakteristik empedans | 100 ± 5 Ω @100MHz |
| Yayılma hızı | 67-69% |
| Yayılma gecikmesi max. | 537 ns/100m |
| Sinyal gecikmesi max. | 45 ns/100m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi max. | 72 V |
| TCL min. | “Seviye 2” |
| Kuplaj zayıflaması | “Tip III” |
| Transfer empedansı | “Sınıf 2” |
| Segregasyon sınıfı | “b” EN 50174-2 |
| Çap | 6,00 mm |
| Bakır Ağırlığı | 18 kg/km |
| Kablo Ağırlığı | 40 kg/km |
| Renk | Sarı (RAL 1018) |
| Makara Uzunluğu | 500 mt |
Standartlar
- ISO/IEC 11801 2nd ed.,
- IEC 61156-5 EN 50173-1,
- EN 50288-6-1 ANSI EIA/TIA 568-C.2
Yangın Performansı
- Düşey alev yayılma: EN 60332-1-2 (LSZH-PVC)
- Korozif gaz: EN 60754-1/2 (LSZH)
- Duman yoğunluğu: EN 61034-2 (LSZH)
AB Uygunluk Beyanı
- LVD: Alçak Gerilim Yönetmeliği 2014/35/AB
- RoHS: Bazı Tehlikeli Maddelerin Kullanımının Kısıtlanması 2011/65/AB
Teknik Veriler
* Sipariş edilen miktar, makarasında yeterli olduğu sürece tek parça olarak gönderilir.
* Makaradan kesilen parça kabloların iadesi kabul edilm
